Wired Campers Limited 3000W (3kW) Off Grid 12V & 240V Mains Camper Van Electrical Kit
Wired Campers Limited No 3000W (3kW) Off Grid 12V & 240V Mains Camper Van Electrical Kit
Wired Campers Limited 3000W (3kW) Off-Grid 12V & 240V Mains Camper Van Electrical Kit
Wired Campers Limited 3000W (3kW) Off-Grid 12V & 240V Mains Camper Van Electrical Kit
Wired Campers Limited 3000W (3kW) Off-Grid 12V & 240V Mains Camper Van Electrical Kit

Kit eléctrico para furgoneta camper, aislado de red, 3000W (3kW), 12V y 240V

Precio habitual £1,849.99
Precio unitario  por
Impuesto incluido.

TENGA EN CUENTA QUE DEBIDO A LA DEMANDA EXCEPCIONAL, EL PLAZO DE ENTREGA ACTUAL DE ESTE KIT ES DE APROXIMADAMENTE 14 DÍAS.

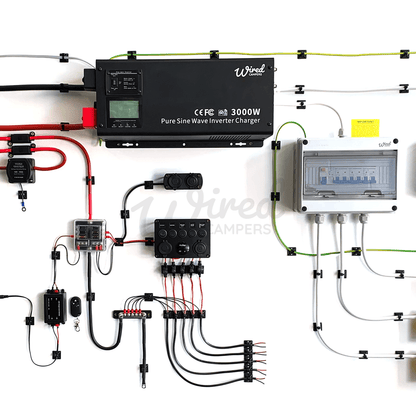

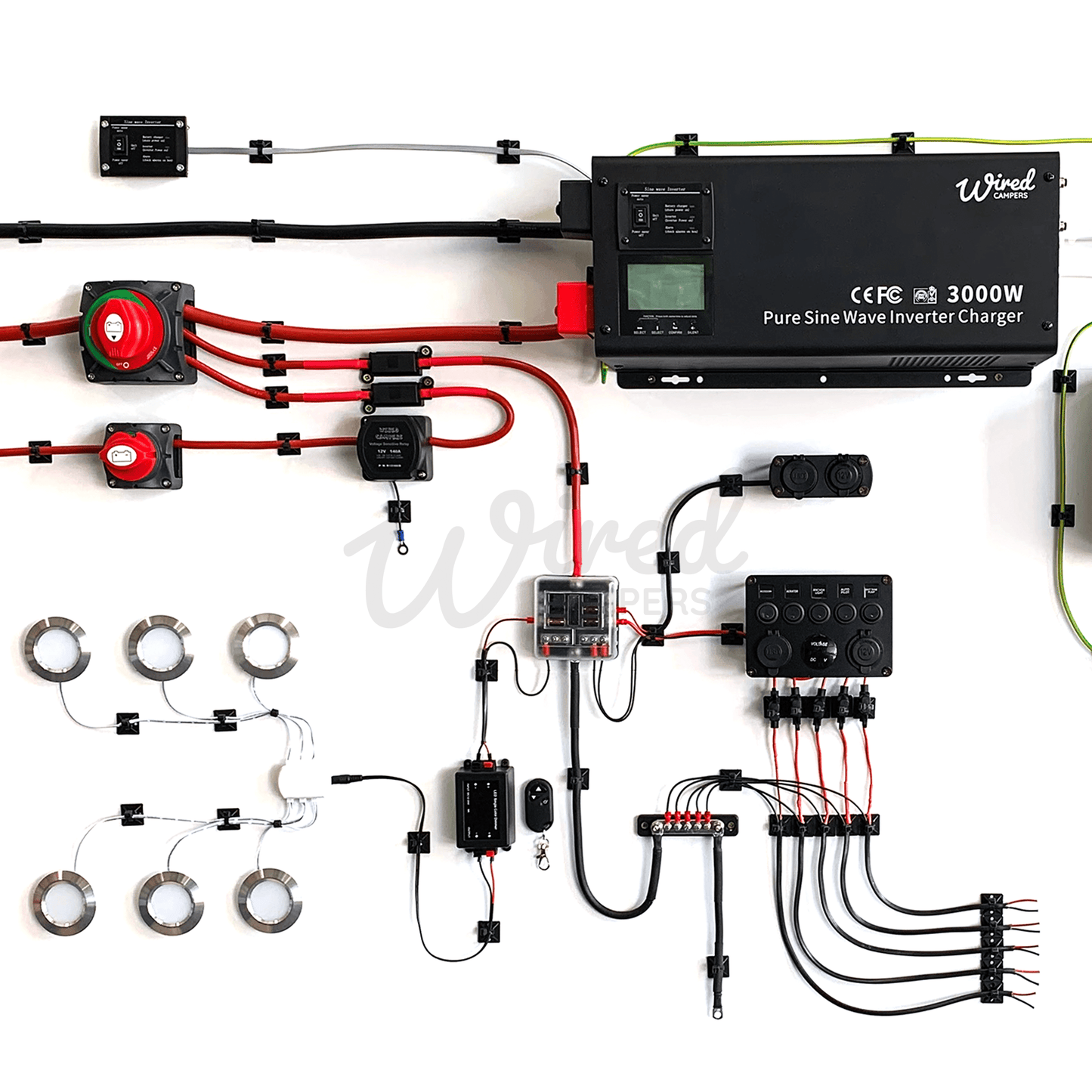

Descripción general del kit

Creamos este kit para brindarle una excelente configuración para aquellos que tienden a acampar más salvajemente o fuera de la red, cuando no necesariamente tendrían un punto de conexión.

Proporcionará tanto red eléctrica conectada a la red cuando esté enchufado como red eléctrica aislada a través de un inversor. También obtendrás carga de batería de red, carga de batería de ocio desde tu furgoneta y un sistema de CC completo.

Hemos incluido mucho en él, por lo que a continuación se muestra un resumen del kit:

  • Kit de carga dividida de relé sensible al voltaje
  • Cargador inversor de 3000W (3kW)
  • Conecte la unidad de consumo
  • Unidad de consumo de red
  • caja de fusibles de 12V
  • Panel de control principal de 5 vías
  • Puerto mini USB y 12 V
  • Atenuador de iluminación con control remoto
  • 6 luces LED con caja de distribución.
  • Barra colectora negativa de 5 vías
  • Tecnología de batería compatible: AGM y litio
  • Corriente de carga de la batería: 18A / 36A / 54A / 72A / 90A
  • Kit de baterías en paralelo (Opcional)
  • Todo el cableado y las conexiones están preterminados para una fácil instalación.

¿Quiere saber más? Sólo sigue leyendo...

¿Qué hay en el kit?

Cargador inversor (ITEM 1)

Este es el corazón del kit. Un potente inversor de baja frecuencia de 3000 W con cargador de batería incorporado. Tiene la capacidad de proporcionar red eléctrica de 240V en cualquier lugar. Aún puedes enchufarlo para obtenerlo también, pero cuando estés fuera de la red, el inversor cobrará vida y proporcionará energía eléctrica a tu autocaravana.

Detalles

  • Potencia continua: 3000W (3kW)
  • Potencia de sobretensión: 9000 W (9 kW)
  • Voltaje de entrada CC: 12 V
  • Voltaje de entrada CA: 240 V
  • Tensión de salida CA - 240 V
  • Tecnología de batería compatible: AGM y litio
  • Corriente de carga de la batería: 18A / 36A / 54A / 72A / 90A
  • Forma de onda: onda sinusoidal pura con modo bypass para sincronizar con la entrada
  • Eficiencia - Modo línea >95% / Modo batería >88%
  • Activador del modo de ahorro de energía: la carga es superior a 25 W
  • control remoto de 5M
  • Portafusibles MEGA
  • Fusible MEGA de 350A
  • Aislador de batería 600A 12V

Puede leer detalles más específicos sobre el inversor aquí.

Longitudes de cableado y protección

  • Cable positivo - Cable de batería rojo hi-flex de 70 mm2 - 1,5 M
  • Cable negativo - Cable de batería negro hi-flex de 70 mm2 - 1,5 M

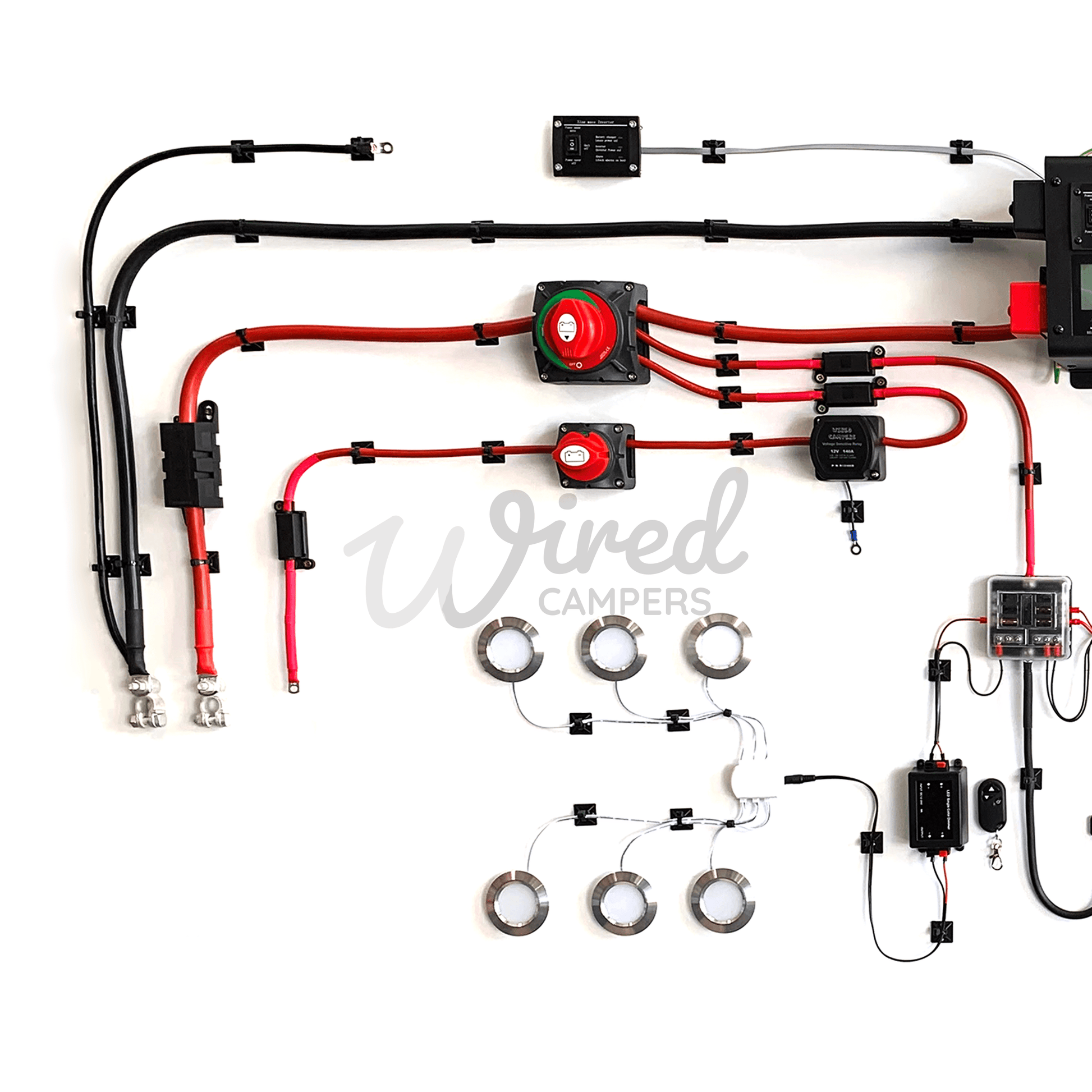

Relé de carga dividida (ITEM 2)

Todas las piezas necesarias para que puedas cargar la batería de ocio de tu furgoneta camper mediante la batería de arranque/alternador de tu vehículo. El kit incluye un relé sensible al voltaje que solo consume energía y carga la batería auxiliar cuando la batería de arranque tiene un voltaje determinado. Esto garantiza que nunca terminará con la batería de arranque descargada en su vehículo.

Tenga en cuenta que esto sólo es adecuado para vehículos con alternador estándar. Si tiene un alternador inteligente, necesitará nuestra versión DC-DC de este kit que estará disponible muy pronto.

Detalles

  • Relé sensible al voltaje de 12V 140A
  • 2 portafusibles MIDI
  • 2 fusibles MIDI de 100 A.
  • Aislador de batería 250A 12V

Longitudes de cableado

  • Cable positivo - Cable de batería hi-flex rojo de 16 mm2 - 5M

Caja de fusibles de 12 V de 6 vías (ARTÍCULO 3)

Este es el corazón del sistema de 12 V CC de su furgoneta. Cada elemento y accesorio de 12 V se puede conectar a la caja de fusibles para proporcionar una ubicación central y segura para la terminación.

Detalles

  • Corriente máxima de 100 A.
  • 6 salidas con indicación LED
  • Barra colectora negativa integrada
  • Fusibles surtidos
  • Portafusibles MIDI
  • Fusible MIDI de 100 A.

Longitudes de cableado

  • Cable positivo - Cable de batería hi-flex rojo de 16 mm2 - 5M
  • Cable negativo - Cable de batería negro hi-flex de 16 mm2 - 1M

Panel de control principal de 12 V (ITEM 4)

El estándar en cualquier furgoneta camper. Este panel de 5 vías viene con dos puertos USB integrados, un puerto de 12 V y un voltímetro. A partir de aquí, dispone de 5 salidas conmutadas para conectar sus accesorios de 12 V, como iluminación adicional, bomba de agua, etc.

Detalles

  • Puertos USB duales de 2,1 A
  • Puerto de 12V
  • Iluminación LED azul
  • Corriente máxima de 10 A.

Longitudes de cableado

  • Entrada de alimentación: cable automotriz de pared delgada de doble núcleo de 1,5 mm2: 5 m
  • Salida de alimentación: cable automotriz de pared delgada de doble núcleo de 5 x 1,5 mm2 - 5 m

Minipanel de 12V (ARTÍCULO 5)

Este panel más pequeño es ideal para colocarlo cerca de su área de dormitorio o cocina. Ofreciéndote un par de puertos más para cargar tu teléfono o tableta mientras viajas.

Detalles

  • Puertos USB duales de 2,1 A
  • Puerto de 12V

Longitudes de cableado

  • Entrada de alimentación: cable automotriz de pared delgada de doble núcleo de 1,5 mm2: 5 m

Iluminación LED con control remoto (ARTÍCULO 6)

Circuito de iluminación plug and play fácil de instalar en el techo o en los gabinetes. Cada luz LED simplemente se conecta a una caja de distribución que luego se alimenta mediante una unidad de control remoto. Esto le permite encender y apagar las luces con el control remoto y también proporciona una función de atenuación.

Detalles

  • 6 luces LED de acero satinado de 3 W empotradas o en superficie
  • caja de conexiones de 6 vías
  • Caja de control remoto con función de atenuación

Longitudes de cableado

  • Entrada de alimentación: cable automotriz de pared delgada de doble núcleo de 1,5 mm2: 5 m
  • Enchufe CC con cable estándar de 90 cm.
  • Cada luz tiene su propio cable terminado de 2M para enchufar en la caja de conexiones.

Barra colectora negativa y puesta a tierra (ITEM 7)

Esta barra colectora se utiliza para conectar a tierra la caja de fusibles al chasis y también proporciona un punto de tierra central para las 5 salidas del panel de control. También se requiere una correa de tierra separada para conectar a tierra la batería auxiliar al chasis.

Detalles

  • Corriente máxima de 100 A.
  • 5 vías

Longitudes de cableado

  • Cable negativo - Cable de batería negro hi-flex de 16 mm2 - 2M

Kit de baterías en paralelo (Opcional) (ITEM 8)

Como este kit requiere una gran cantidad de energía, es posible que necesites tener un juego de baterías en paralelo en lugar de una sola batería grande. Este kit opcional le brindará todo lo que necesita para conectarlos.

Detalles

  • 2 X terminales positivos y negativos de batería de ocio

Longitudes de cableado

  • Cable positivo - Cable de batería hi-flex rojo de 70 mm2 - 1M
  • Cable negativo - Cable de batería negro hi-flex de 70 mm2 - 1M

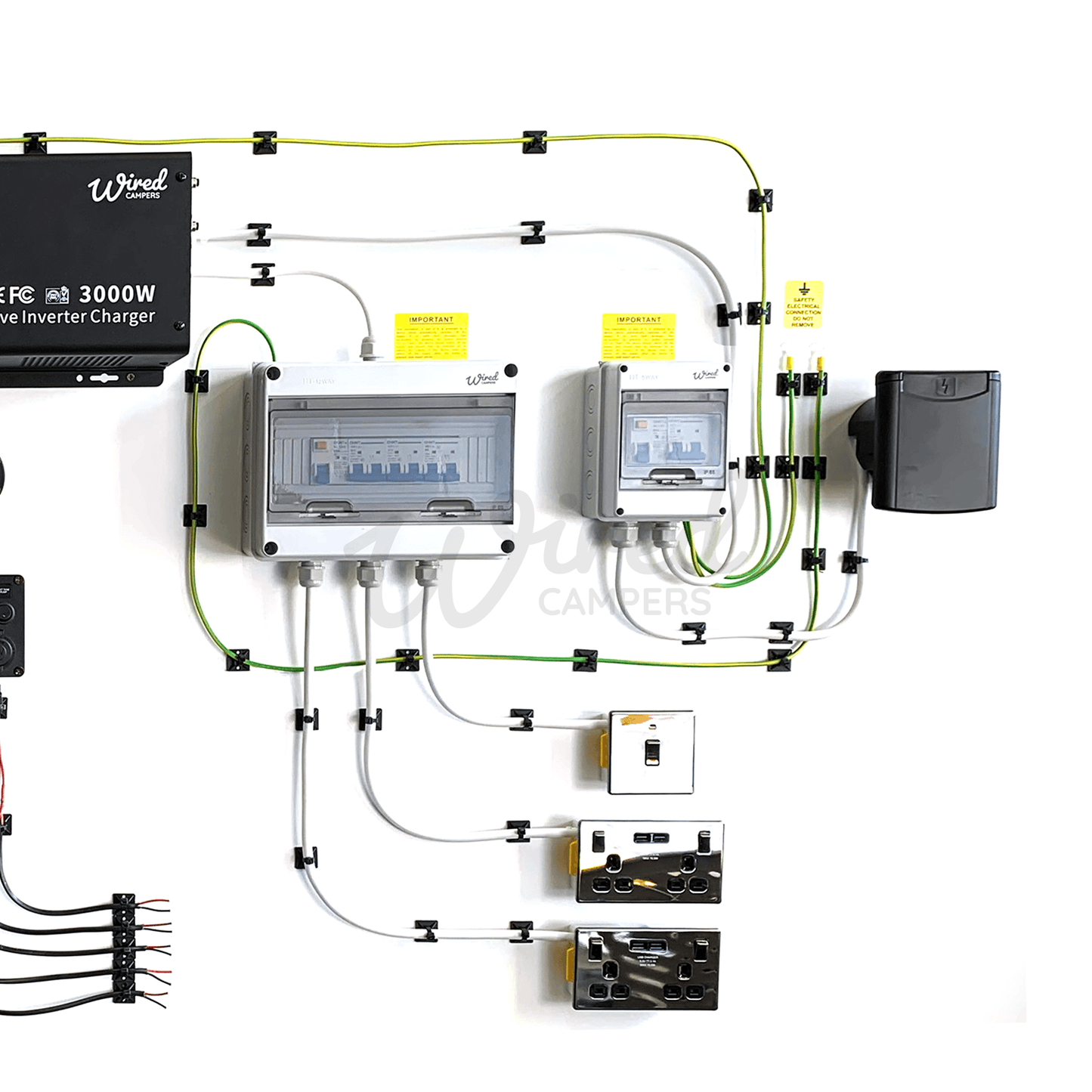

Equipo de red de 240 V: entrada del inversor (ITEM 9)

Esta es una pequeña unidad de consumo de red que va desde el punto de conexión de 16 A de montaje en superficie en el exterior de su camioneta y alimenta la entrada del inversor. Esto protege el inversor de posibles sobretensiones y sobrecargas y es el primer punto de seguridad, ya que proporciona conexión a tierra tanto a la carrocería del inversor como al chasis de su autocaravana.

Detalles

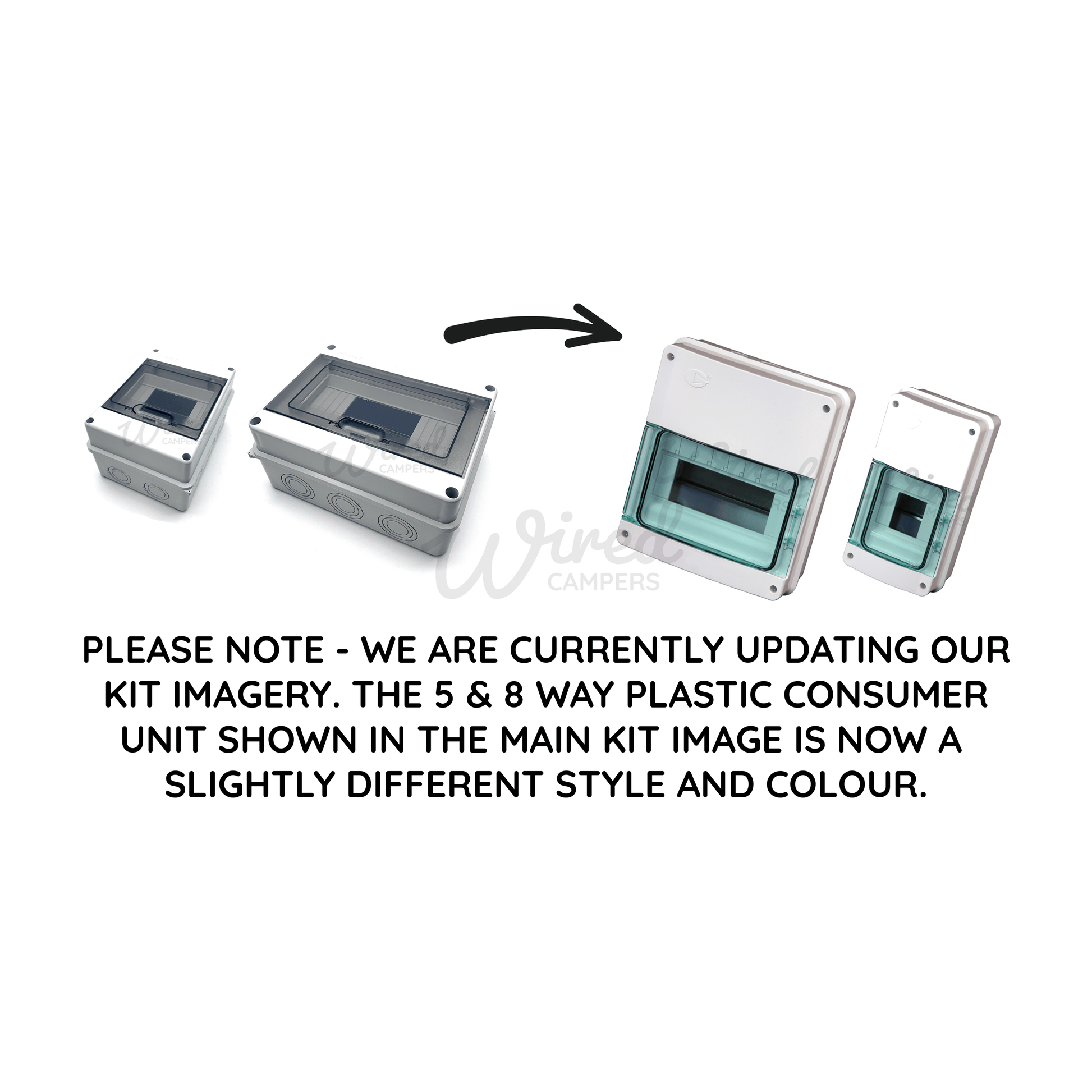

  • Unidad de consumo de plástico de 5 vías.
  • RCD bipolar de 30 mA 63 A
  • MCB bipolar 16A
  • Barra colectora neutral 63A
  • Punto de conexión magnético de 16 A montado en superficie (disponible en blanco o negro)
  • Adhesivos de seguridad eléctrica relevantes

Longitudes de cableado

  • Entrada de conexión - Flex de tres núcleos de 2,5 mm2 - 2 M
  • Entrada del inversor - Flex de tres núcleos de 2,5 mm2 - 2 M
  • Tierra del inversor (terminado con terminal de anillo) - flexible triple nominal de 6 mm2 - 2 M
  • Tierra del vehículo (Terminado con terminal de anillo) 6mm2 triple nominal flex - 2M

Equipo de red de 240 V - Salida del inversor (ITEM 10)

Esta es la unidad central de consumo de red de la furgoneta camper. Esto toma la salida del inversor/conexión y alimenta la energía a través de RCD y MCB bipolares a los enchufes e interruptores de red.

Detalles

  • Unidad de consumo de plástico de 12 vías.
  • RCD bipolar de 30 mA 63 A
  • 2 MCB bipolares de 10 A
  • MCB bipolar 6A
  • Barra colectora neutral 63A

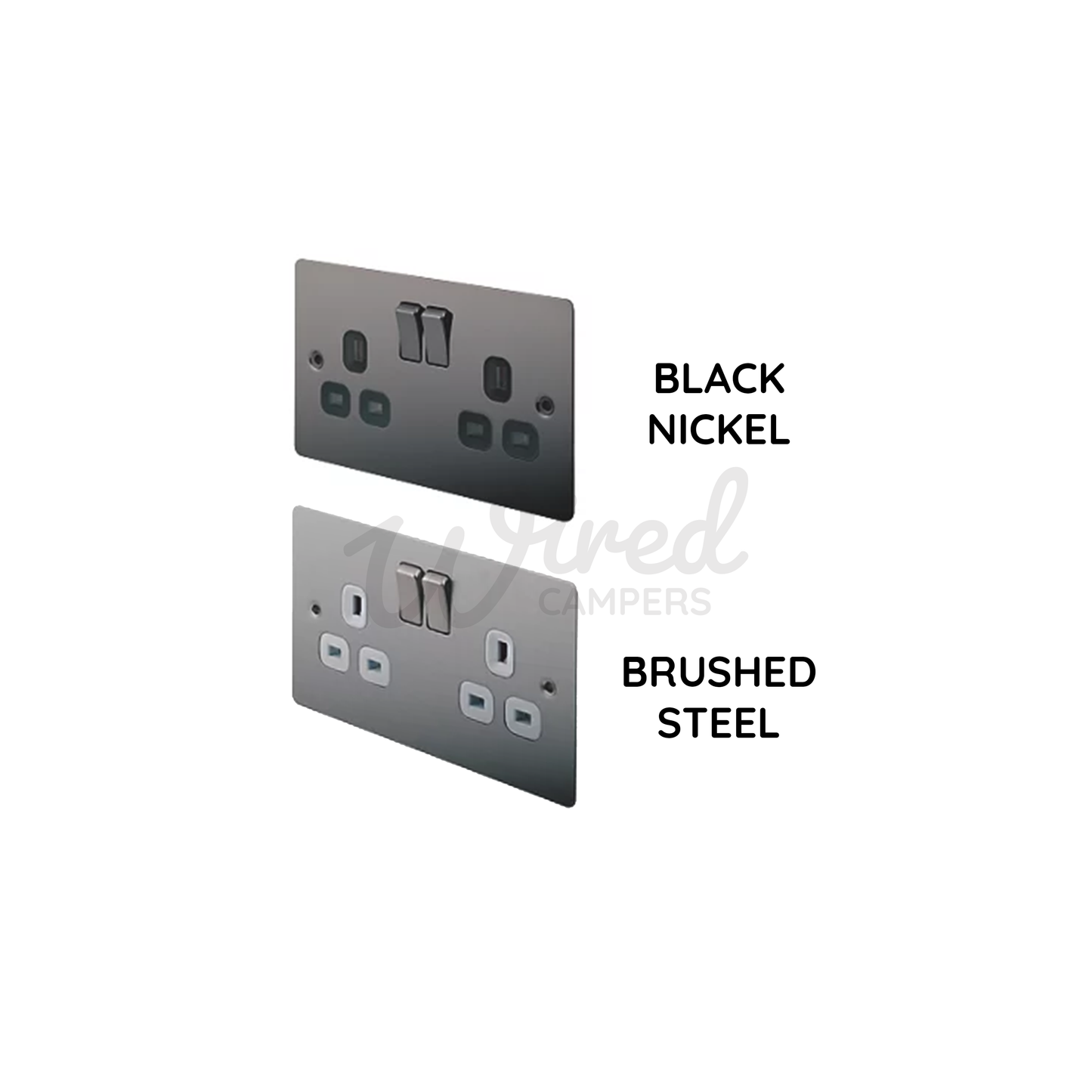

  • 2 enchufes dobles UK de 13 A con dos puertos USB integrados
  • Interruptor bipolar de 20 A para cableado eléctrico de electrodomésticos, como un frigorífico o un calentador de agua (se puede cambiar por un solo enchufe si se prefiere)
  • 2 X cajas traseras de montaje en superficie doble
  • Caja trasera de montaje en superficie única
  • Adhesivos de seguridad eléctrica relevantes

Longitudes de cableado

  • Salida del inversor - Flex de tres núcleos de 2,5 mm2 - 2 M
  • Tierra del vehículo (Terminado con terminal de anillo) 6mm2 triple nominal flex - 2M
  • Enchufes e interruptores - Flex de tres núcleos de 2,5 mm2 - 3 M cada uno

Los componentes principales de este kit cumplen con la norma de seguridad británica BS 7671:2018. Esto se debe a que los enchufes e interruptores son bipolares, así como a que la unidad de consumo contiene RCD y MCB bipolares. Cuando utilizan su autocaravana en la UE, tienden a utilizar un sistema donde lo natural no está conectado a tierra, tener un equipo bipolar garantiza un mayor nivel de seguridad. Las salidas también están protegidas individualmente por sus propios MCB según la normativa.

Información de construcción

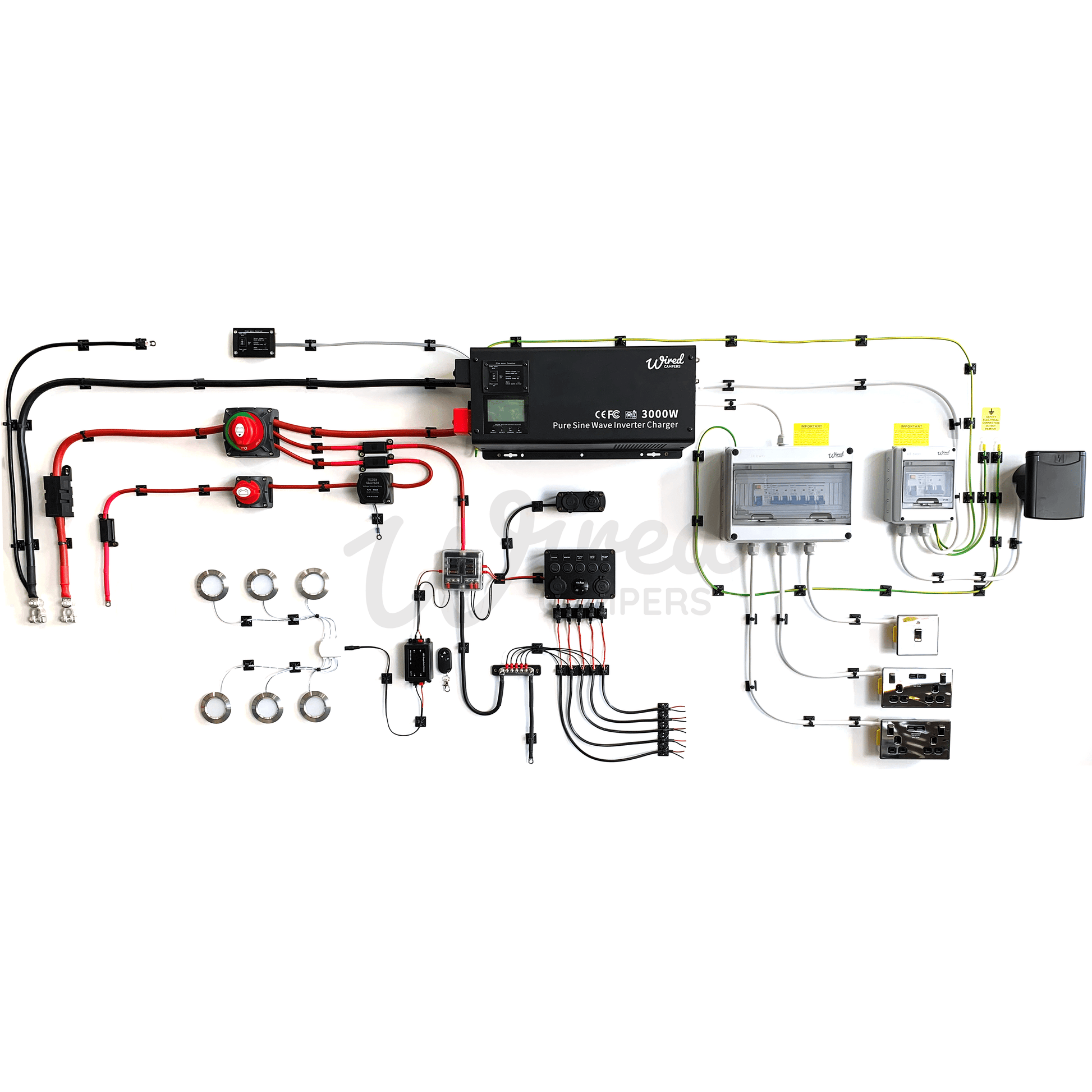

Nos pondremos en contacto contigo después de tu compra para reunir las longitudes de cable que necesitas para la construcción de tu autocaravana. Cada cable de la imagen principal estará numerado y te pediremos que proporciones la longitud requerida para cada uno de ellos en una tabla que te proporcionaremos (aparte de algunos que tienen una longitud establecida por razones de seguridad, por ejemplo, fusiones cercanas). a una fuente de poder).

Preste atención a la longitud total de los cables que se ofrecen en la descripción del producto. Si las longitudes personalizadas son más largas que las ofrecidas, se producirán cargos adicionales.

Tenga en cuenta que cualquier kit personalizado según las especificaciones del cliente estará sujeto a nuestra política de reembolso de artículos personalizados y no será reembolsable, así que asegúrese de saber lo que está comprando antes de comprometerse a comprar.

Recomendamos que todo el cableado y la instalación sean realizados por un profesional calificado. Desconecte todas las fuentes de alimentación de CA y CC para evitar descargas accidentales. Es responsabilidad del instalador garantizar el cumplimiento de todos los códigos y regulaciones de instalación aplicables y garantizar que el equipo esté instalado correctamente.

El plazo de ejecución de la construcción es actualmente de 14 días.

Información de la batería

Nos hacen mucho esta pregunta. ¿Qué tipo y tamaño de batería de ocio debo utilizar?

Es una pregunta válida, pero para este kit necesitarás un poco más de potencia de lo normal.

Para la tecnología de baterías de ocio, normalmente recomendaríamos baterías AGM o de fibra de vidrio absorbente.

En cuanto a la capacidad, para este kit de 3KW lo mínimo que recomendaríamos sería una batería, o banco de baterías con una capacidad de 300Ah. Probablemente le resulte más barato crear esto con una o dos baterías en paralelo que comprar una batería grande.

Kits personalizados

Sabemos que una talla no necesariamente sirve para todos, pero necesitábamos trazar un límite en algún lugar de nuestra oferta. Si necesita algo un poco diferente o tal vez una adaptación de este kit eléctrico para autocaravana, envíe sus requisitos por correo electrónico a hello@wiredcampers.co.uk.
