Sistema eléctrico completo para autocaravana: carga dividida de 12 V y red eléctrica de 240 V

TENGA EN CUENTA QUE AHORA ESTAMOS ENTRANDO EN EL PERIODO OCUPADO DEL AÑO PARA LA CONVERSIÓN DE FURGONETAS, EL PLAZO DE ENTREGA DE ESTE KIT ES ACTUALMENTE DE 2 A 3 SEMANAS.

Hemos elaborado este kit para que pueda obtener todo lo que necesita para instalar el cableado de su caravana a un precio realmente bajo, sin recargos descabellados ni trucos estúpidos.

¿QUÉ OFRECE EL KIT?

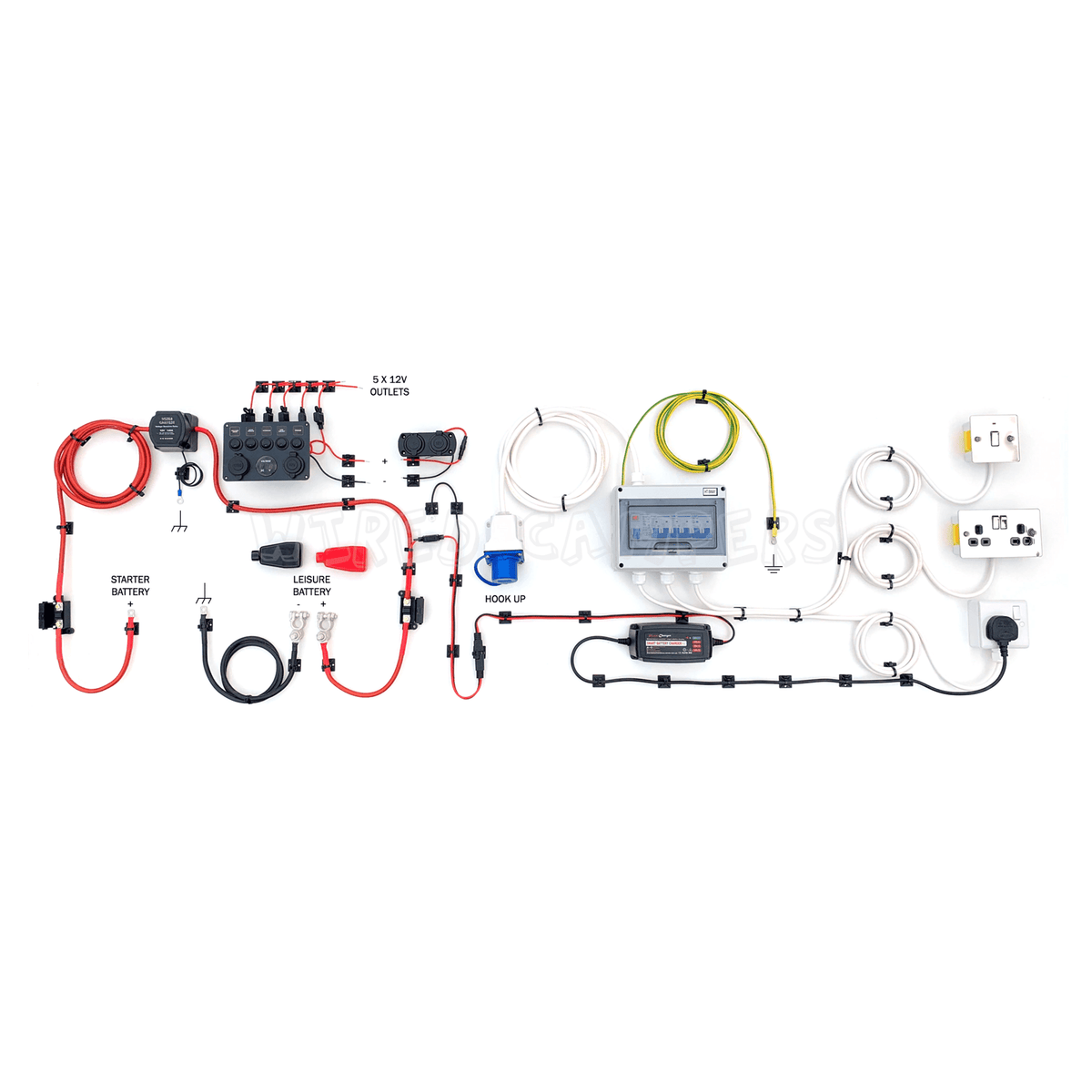

En términos simples, este kit le proporcionará un sistema de conexión/desconexión de red de 12 V y un sistema de conexión a la red eléctrica de 240 V.

Podrás mantener tu batería de ocio recargada mientras estás en movimiento, ya que se carga desde tu vehículo a través del relé sensible al voltaje. También puede conectar cinco accesorios de 12 V (como luces, bomba de agua, refrigerador, etc.) a través del panel de control principal de 5 unidades que incluye un voltímetro incorporado, dos puertos USB y un enchufe de 12 V.

¿Tienes más tecnología que necesitas cargar? También incluiremos un mini panel con otra toma dual USB y 12V.

Cuando llegue al sitio, simplemente conéctelo a la conexión de 16 A para que 240 V corran a través de su camioneta, alimentando un enchufe doble, un interruptor para su refrigerador de 2/3 vías (esto se puede cambiar a un enchufe simple si no tiene un frigorífico) y un único enchufe que utiliza para enchufar su cargador de batería inteligente a bordo. Esto está equipado para que pueda mantener su sistema de 12 V encendido y la batería de ocio cargada incluso cuando no esté en movimiento.

KIT DE RELÉ SENSIBLE AL VOLTAJE DE CARGA DIVIDIDA (VSR)

Viene con todas las piezas necesarias para permitirle cargar la batería de ocio de su furgoneta camper utilizando la batería de arranque/alternador de su vehículo. El kit incluye un relé sensible al voltaje que solo consume energía y carga la batería auxiliar cuando la batería de arranque tiene un voltaje determinado. Esto garantiza que nunca terminará con la batería descargada en su vehículo... lo cual siempre es útil.

Tenga en cuenta que los VSR solo son compatibles con vehículos sin alternador inteligente, frenado regenerativo o tecnología de parada/arranque. Si no está seguro, envíenos un mensaje.

DETALLES TÉCNICOS

• Relé sensible al voltaje de 12V 140A
• Cable de batería de alta flexibilidad rojo 3M 16 mm2
• Cable de batería de alta flexibilidad negro de 1 m y 16 mm2
• 1 terminal de batería de ocio positivo.
• 1 terminal de batería de ocio negativo.
• 2 cubiertas para terminales de batería.
• 2 portafusibles atornillados.
• 2 fusibles de 100 amperios.
• Terminales de engarce de cobre de 2 x 8 mm
• Terminales de engarce Cooper de 8 x 6 mm
• 2 termorretráctiles negros de 70 mm.
• Termocontraíble rojo de 8 x 70 mm

PANEL DE CONTROL PRINCIPAL DE FURGONETA CAMPER 12V

Este es el panel de control principal de tu furgoneta camper, desde él podrás controlar hasta cinco accesorios de 12v. El panel de control está precableado para una instalación rápida y las salidas ya están completas con portafusibles en línea y fusibles instalados.

Además de las tomas de corriente conmutadas, el panel también viene con un voltímetro para mostrar el voltaje actual de su batería auxiliar, un puerto estándar de 12 V y dos puertos USB A para cargar teléfonos, etc.

MINIPANEL

Para brindarle futuras salidas, también incluimos un mini panel adicional que proporciona otro puerto estándar de 12 V y dos puertos USB A.

PLOMO FUSIBLE FÁCIL 5M

Hemos hecho este cable para reducir los problemas al instalar el panel de control principal en su camioneta.

Este cable hace que las conexiones sean muy sencillas, simplemente instale los terminales de anillo en su batería auxiliar y conecte los cables al panel.

DETALLES TÉCNICOS

• Longitud del cable de 5M
• Portafusibles de cuchilla moldeado
• Terminales de anillo de 8 mm prensados ​​y moldeados
• Viene con fusibles de cuchilla de 2 A/3 A/5 A/7,5 A/10 A para adaptarse perfectamente a la carga conectada.
• Corriente máxima - 10A

BARRA BUS NEGATIVA DE CINCO VÍAS

Esto se incluye en el kit como una ubicación central para terminar todos los negativos accesorios de 12 V desde el panel de control.

DETALLES TÉCNICOS

• Máx. - 100 A 48 V
• Número de terminales de tornillo - 5
• Número de montantes - 2

CARGADOR DE BATERÍAS DE OCIO INTELIGENTE (ELECCIÓN DE DOS UNIDADES)

Estos cargadores están diseñados para instalarse permanentemente en su furgoneta camper y proporcionan carga a su batería de ocio, en un camping, en casa o, de hecho, en cualquier lugar al que se conecte.

ELECCIÓN UNO: cargador y mantenedor de batería de ocio inteligente de red de 12 V 5 A de 7 etapas.

DETALLES TÉCNICOS

• Protección contra cortocircuitos, sobretensión, polaridad y sobrepotencia.
• Salida del cargador de batería de ocio - 5A
• Voltaje máximo: plomo ácido de 13,8 V
• Indicación de porcentaje de carga LED

ELECCIÓN DOS: Cargador y mantenedor inteligente de batería de ocio inteligente de 12 V, 10 A/9 A, 6 etapas (plomo ácido/AGM)/4 etapas (litio).

DETALLES TÉCNICOS

• Protección contra cortocircuitos, sobrecargas y polaridad inversa.
• Salida del cargador de batería de ocio: 10 A (plomo ácido/AGM) / 9 A (litio)
• Voltaje máximo: 14,5 V de plomo ácido / 14,9 V AGM / 14,4 V de litio
• Pantalla LCD que muestra la corriente de carga, el estado de la batería y el voltaje.
• Tenga en cuenta que la configuración de litio en el cargador como parte de este kit es irrelevante ya que una batería de litio no se puede utilizar con un VSR.

KIT DE CONEXIÓN A LA RED 240V

Este kit estará preensamblado en un 90% con todo el cableado principal de la unidad de consumo completado. Todo lo que necesita hacer es colocar el cable en su camioneta y conectar el punto de conexión de 16 amperios, el interruptor y los enchufes.

A diferencia de otras a la venta, esta unidad cumple con la norma de seguridad británica BS 7671:2018. Esto se debe a que los enchufes e interruptores son bipolares, así como a que la unidad de consumo contiene RCD y MCB bipolares.

Cuando utilizan su autocaravana en la UE, tienden a utilizar un sistema donde lo natural no está conectado a tierra, tener un equipo bipolar garantiza un mayor nivel de seguridad. Las salidas también están protegidas individualmente por sus propios MCB según la normativa.

DETALLES TÉCNICOS

• 1 X Caja de 8 vías con clasificación IP65 con barra de conexión a tierra
• 1 RCD bipolar de 63 A y 30 mA.
• 1 MCB bipolar de 10 A para enchufe doble.
• MCB bipolar de 2 x 6 A para salida de refrigerador y toma única
• 1 enchufe doble de metal de 13 A.
• 1 enchufe individual de plástico de 13 A.
• 1 interruptor bipolar de metal de 20 A.
• 1 X caja de montaje de doble enchufe
• 2 X cajas de montaje de enchufe único (una empotrada y otra montada en superficie)
• 1 punto de conexión con clasificación IP44 de 240 V
• Cable de red flexible de 5 m y 2,5 mm para conexión
• Cable de red flexible de 3 x 3 m y 1,5 mm para enchufes
• Cable de tierra de 2 m.
• 4 prensaestopas de 20 mm.

ARTÍCULOS ADICIONALES

Para ayudar con la instalación, también incluimos 100 X bridas para cables y 100 X bases para bridas para cables con el kit.

INFORMACIÓN ADICIONAL IMPORTANTE

Al igual que con todos los kits y diseños proporcionados en nuestro sitio, sirven solo como guía y recomendamos que todo el cableado y la instalación los realice un profesional calificado. Desconecte todas las fuentes de alimentación de CA y CC para evitar descargas accidentales. Es responsabilidad del instalador garantizar el cumplimiento de todos los códigos y regulaciones de instalación aplicables y garantizar que el equipo esté instalado correctamente.
