Komplettes elektrisches System für Wohnmobile – 12-V-Split-Ladung und 240-V-Netz

BITTE BEACHTEN SIE: DA WIR JETZT IN DER geschäftigen ZEIT DES JAHRES FÜR DEN VAN-UMWANDEL EINSTEIGEN, BETRÄGT DIE LIEFERZEIT FÜR DIESES KIT DERZEIT 2-3 WOCHEN.

Wir haben dieses Kit zusammengestellt, damit Sie alles, was Sie zum Verkabeln Ihres Wohnmobils benötigen, zu einem wirklich günstigen Preis erhalten, ohne verrückte Preisaufschläge, ohne dumme Spielereien.

WAS BIETET DAS KIT?

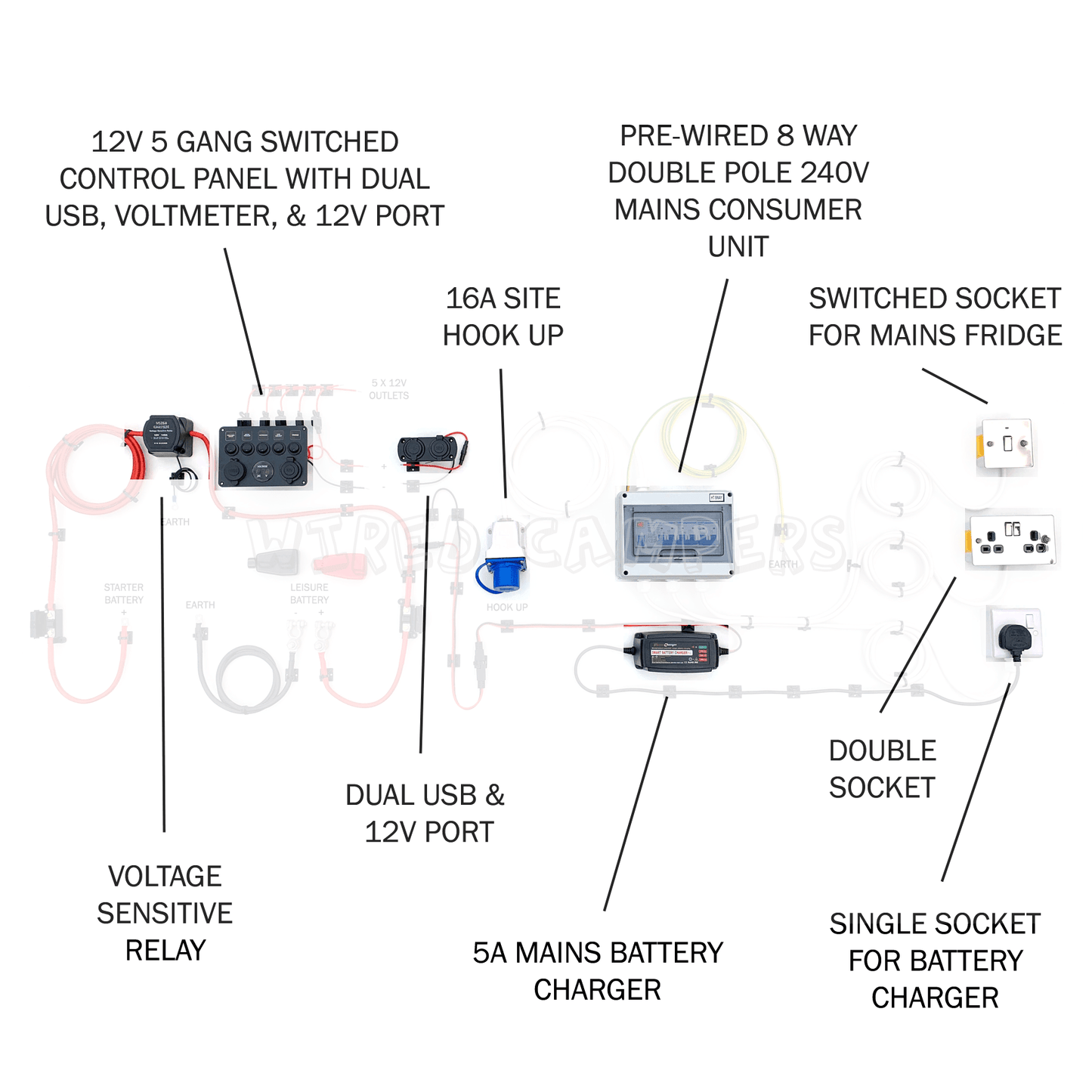

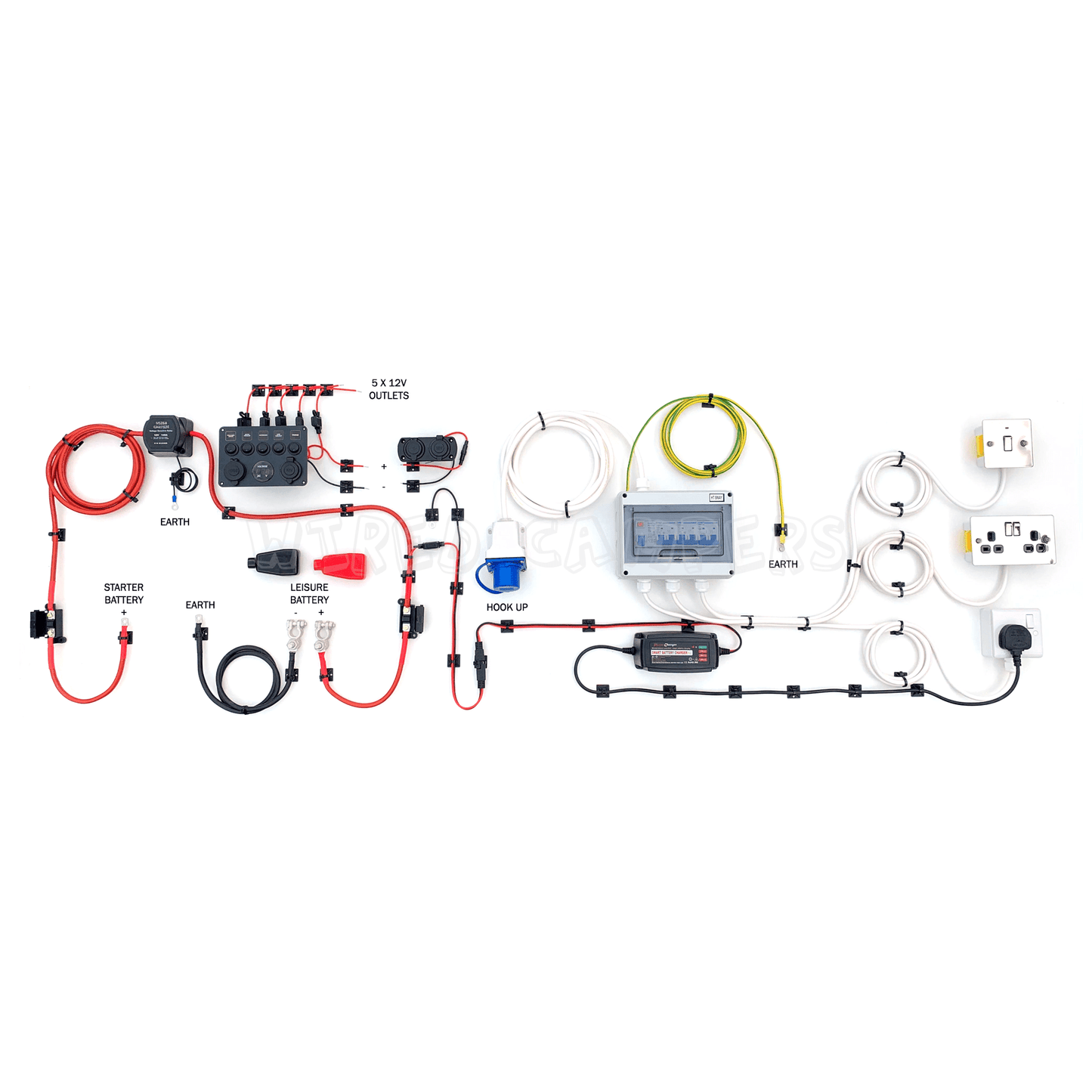

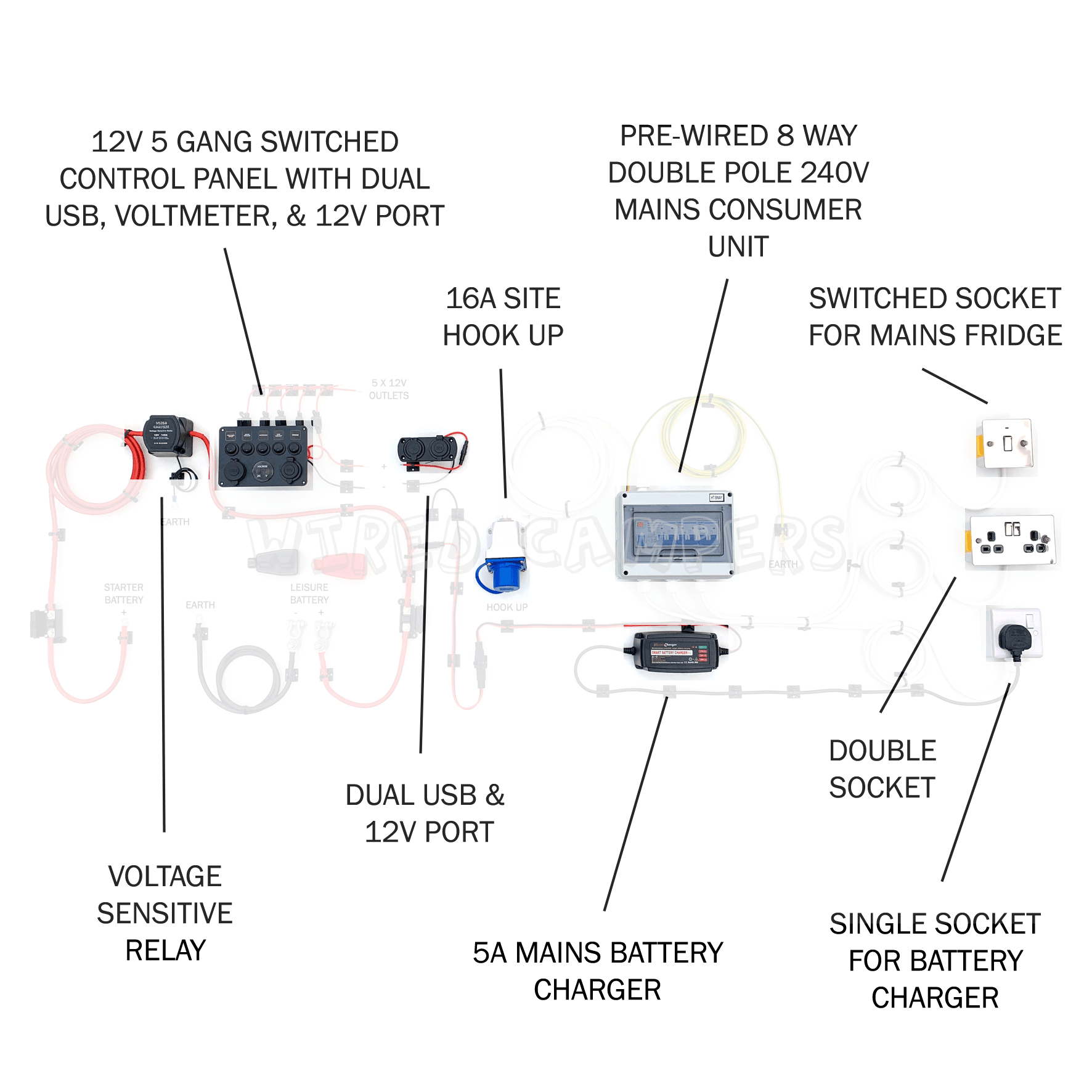

Einfach ausgedrückt bietet Ihnen sein Kit ein 12-V-On/Off-Grid-System und ein 240-V-Netzanschlusssystem.

Sie können Ihre Freizeitbatterie auch unterwegs aufgeladen halten, da sie über das spannungsempfindliche Relais von Ihrem Fahrzeug aus aufgeladen wird. Sie können auch fünf 12-V-Zubehörteile (z. B. Lichter, Wasserpumpe, Kühlschrank usw.) über das 5-Gang-Hauptbedienfeld anschließen, das über ein eingebautes Voltmeter, zwei USB-Anschlüsse und eine 12-V-Steckdose verfügt.

Haben Sie noch mehr Technik, die aufgeladen werden muss? Wir werden auch ein Mini-Panel mit einer weiteren Dual-USB- und 12-V-Buchse beilegen.

Wenn Sie vor Ort ankommen, schließen Sie einfach den 16-A-Anschluss an, um 240 V durch Ihren Transporter zu leiten, eine Doppelsteckdose mit Strom zu versorgen und Ihren 2/3-Wege-Kühlschrank umzuschalten (dieser kann in eine Einzelsteckdose geändert werden, wenn Sie keine haben). Kühlschrank) und eine einzige Steckdose, an die Sie Ihr integriertes intelligentes Batterieladegerät anschließen können. Dies ist so angebracht, dass Sie Ihr 12-V-System mit Strom versorgen und Ihre Freizeitbatterie auch dann laden können, wenn Sie nicht unterwegs sind.

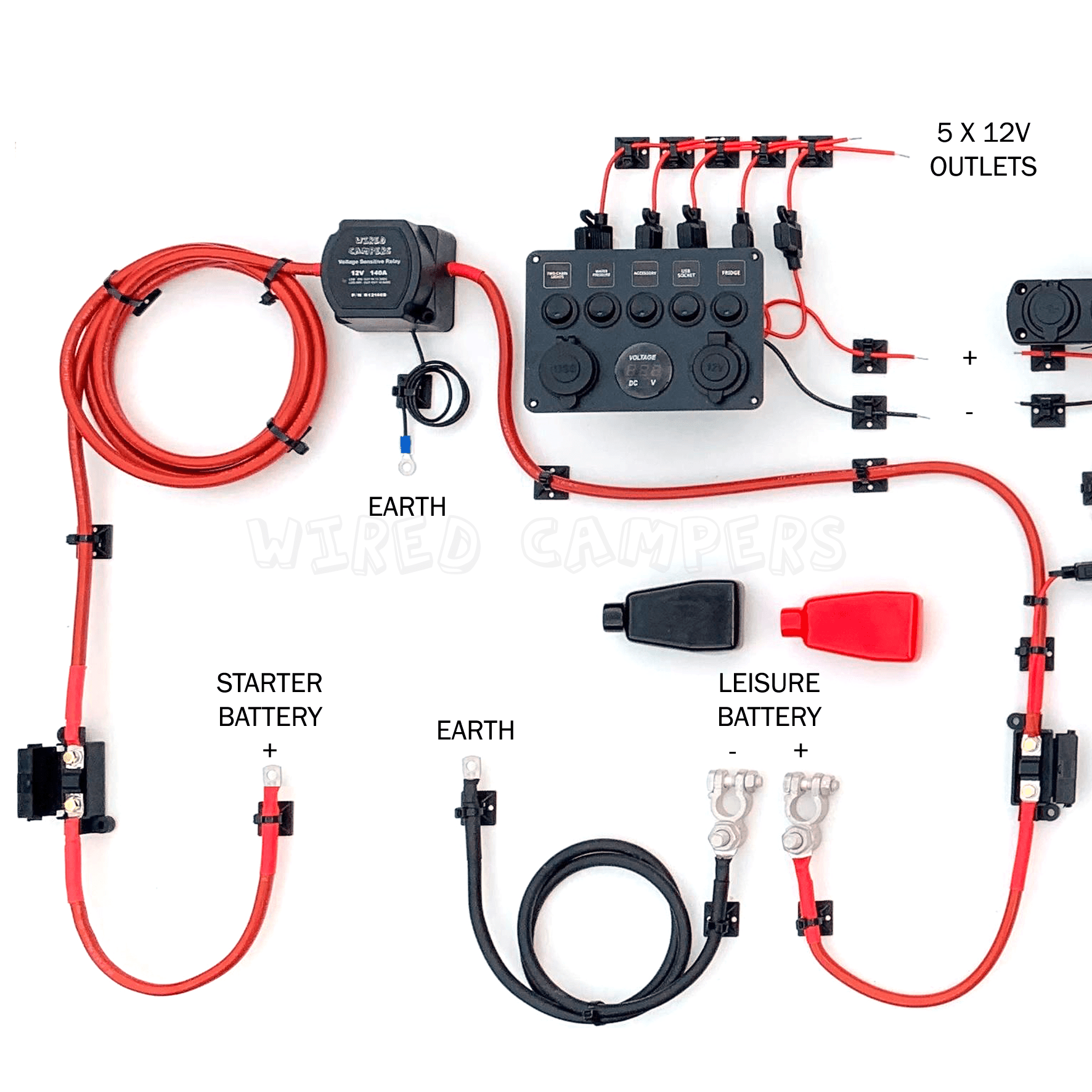

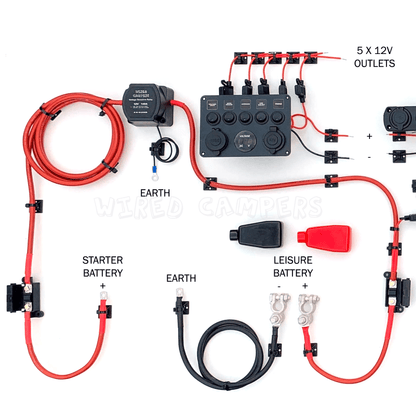

SPLIT-LADUNG-SPANNUNGSEMPFINDLICHES RELAIS-KIT (VSR).

Im Lieferumfang sind alle erforderlichen Teile enthalten, damit Sie die Freizeitbatterie Ihres Wohnmobils über die Starterbatterie/Lichtmaschine Ihres Fahrzeugs aufladen können. Im Kit enthalten ist ein spannungsempfindliches Relais, das nur dann Strom zieht und Ihre Freizeitbatterie auflädt, wenn Ihre Starterbatterie eine bestimmte Spannung hat. Dadurch wird sichergestellt, dass die Batterie Ihres Fahrzeugs nie leer wird... was immer praktisch ist.

Bitte beachten Sie, dass VSRs nur mit Fahrzeugen ohne intelligente Lichtmaschine, regeneratives Bremsen oder Stopp-Start-Technologie kompatibel sind. Wenn Sie unsicher sind, schreiben Sie uns einfach eine Nachricht.

TECHNISCHE DETAILS

• Spannungsempfindliches 12V 140A-Relais
• 3M 16mm2 rotes High-Flex-Batteriekabel
• 1M 16mm2 schwarzes High-Flex-Batteriekabel
• 1 x positive Freizeit-Batterieklemme
• 1 X Minuspol der Freizeitbatterie
• 2 x Batterieklemmenabdeckung
• 2 x verschraubte Sicherungshalter
• 2 x 100-Ampere-Sicherungen
• 2 x 8 mm Kupfer-Crimp-Anschlüsse
• 8 x 6 mm Cooper-Crimp-Anschlüsse
• 2 x 70 mm schwarzer Schrumpfschlauch
• 8 x 70 mm roter Schrumpfschlauch

HAUPT-12-V-Bedienfeld für Wohnmobile

Dies ist das Hauptbedienfeld Ihres Wohnmobils. Von hier aus können Sie bis zu fünf 12-V-Zubehörteile steuern. Das Bedienfeld ist für eine schnelle Montage vorverdrahtet und die Steckdosen sind bereits komplett mit eingebauten Sicherungshaltern und Sicherungen ausgestattet.

Neben den geschalteten Steckdosen verfügt das Panel auch über ein Voltmeter zur Anzeige der aktuellen Spannung Ihrer Freizeitbatterie, einen Standard-12-V-Anschluss und zwei USB-A-Anschlüsse zum Aufladen von Telefonen usw.

MINI-PANEL

Um Ihnen zukünftige Steckdosen zu bieten, legen wir außerdem ein weiteres Mini-Panel bei, das einen weiteren Standard-12-V-Anschluss und zwei USB-A-Anschlüsse bietet.

5 m langes, abgesichertes, einfaches Kabel

Wir haben dieses Kabel anfertigen lassen, um den Aufwand beim Einbau des Hauptbedienfelds in Ihren Transporter zu reduzieren.

Mit diesem Kabel wird das Anschließen zum Kinderspiel. Bringen Sie einfach die Ringkabelschuhe an Ihrer Freizeitbatterie an und schließen Sie die Kabel an die Schalttafel an

TECHNISCHE DETAILS

• 5M Leitungslänge
• Geformter Flachsicherungshalter
• Gecrimpte und geformte 8-mm-Ringkabelschuhe
• Im Lieferumfang sind Flachsicherungen mit 2 A / 3 A / 5 A / 7,5 A / 10 A enthalten, die genau auf die angeschlossene Last abgestimmt sind
• Maximaler Strom: 10 A

FÜNF-WEGE-NEGATIVE BUSSCHIENE

Dies ist im Kit enthalten und dient als zentrale Stelle zum Abschließen aller 12-V-Zubehör-Minusklemmen vom Bedienfeld.

TECHNISCHE DETAILS

• Maximal – 100 A 48 V
• Anzahl der Schraubklemmen - 5
• Anzahl der Stollen – 2

SMART MAINS FREIZEIT-BATTERIELADEGERÄT (ZWEI EINHEITEN ZUR AUSWAHL)

Diese Ladegeräte sind für den dauerhaften Einbau in Ihrem Wohnmobil konzipiert und laden Ihre Freizeitbatterie auf, auf dem Campingplatz, zu Hause oder überall dort, wo Sie eine Steckdose haben.

WAHL EINS – 12V 5A 7-Stufen-Netz-Smart-Intelligentes Freizeit-Batterieladegerät und -wartungsgerät.

TECHNISCHE DETAILS

• Kurzschluss-, Überspannungs-, Polaritäts- und Überstromschutz.
• Ausgang des Freizeit-Batterieladegeräts – 5 A
• Maximale Spannung: 13,8 V Bleisäure
• LED-Anzeige des Ladeprozentsatzes

WAHL ZWEI – 12 V 10 A/9 A, 6-stufig (Blei-Säure/AGM) / 4-stufig (Lithium), intelligentes, intelligentes Freizeit-Batterieladegerät und -wartungsgerät.

TECHNISCHE DETAILS

• Kurzschluss-, Überladungs- und Verpolungsschutz
• Ausgang des Freizeitbatterieladegeräts – 10 A (Bleisäure/AGM) / 9 A (Lithium)
• Maximale Spannung – 14,5 V Bleisäure / 14,9 V AGM / 14,4 V Lithium
• LCD-Bildschirm zeigt Ladestrom, Batteriezustand und Spannung an
• Bitte beachten Sie, dass die Lithium-Einstellung am Ladegerät als Teil dieses Kits irrelevant ist, da eine Lithium-Batterie nicht mit einem VSR verwendet werden kann.

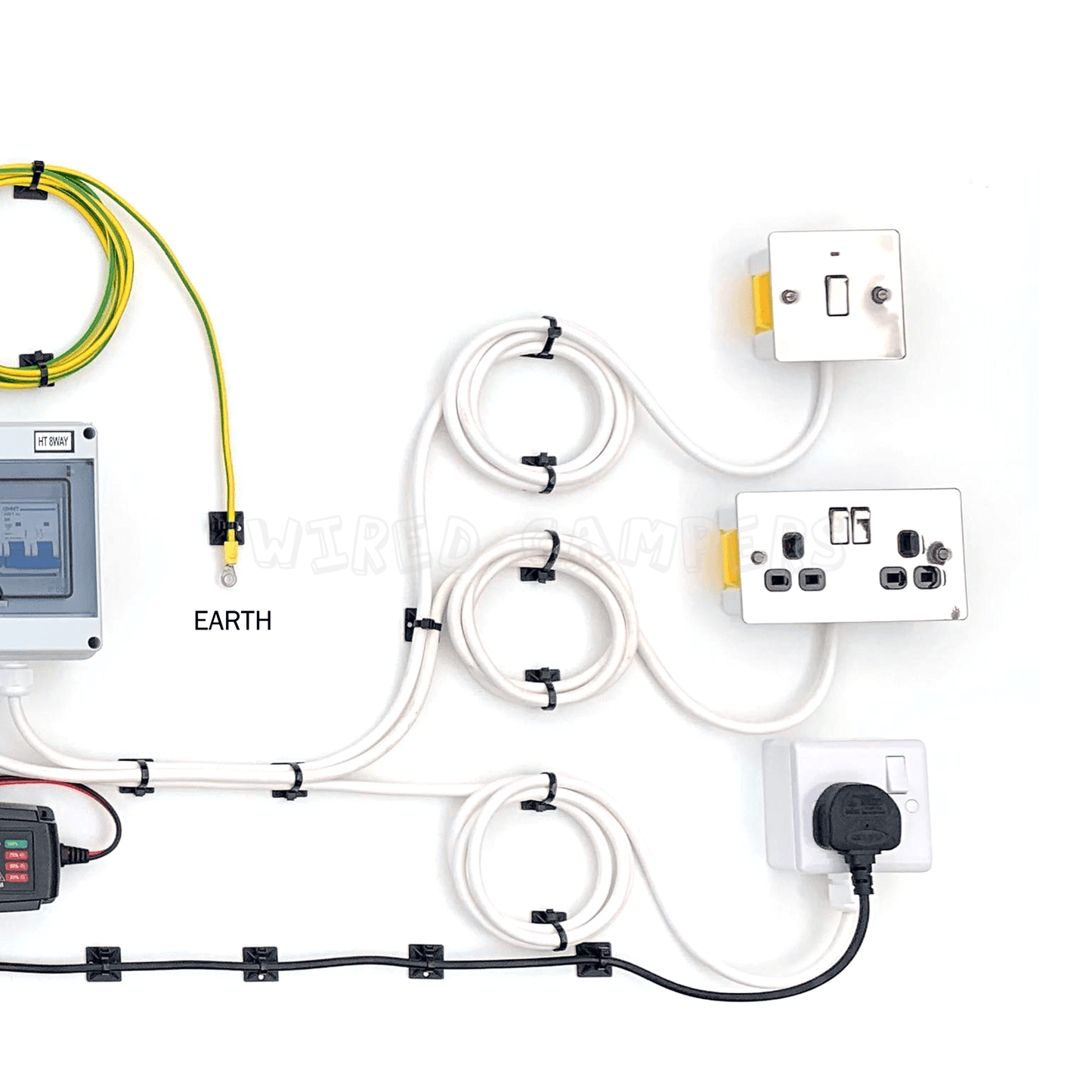

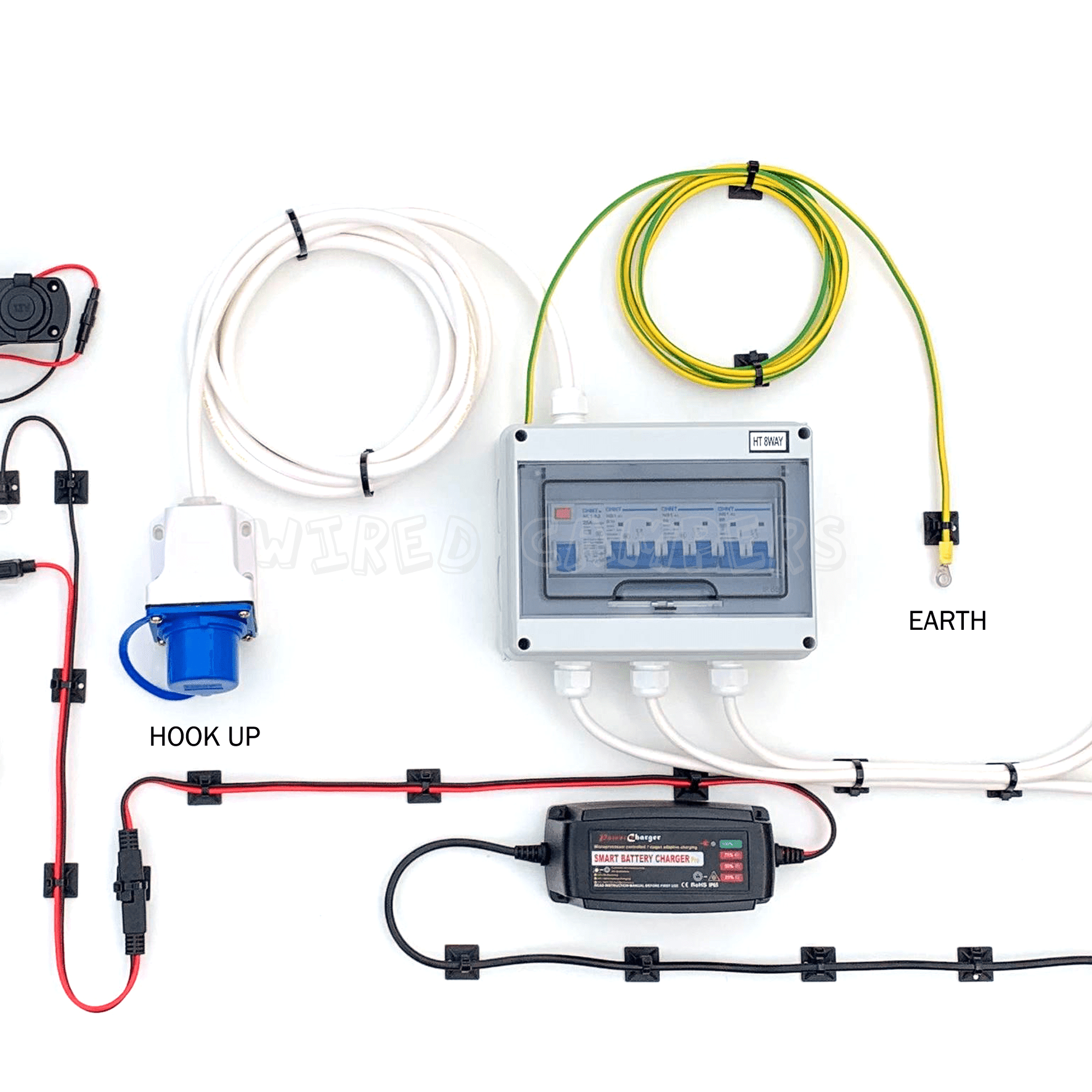

240-V-NETZANSCHLUSS-KIT

Dieses Kit ist zu 90 % vormontiert und alle wichtigen Verkabelungen in der Verbrauchereinheit sind abgeschlossen. Sie müssen lediglich das Kabel in Ihrem Transporter verlegen und den 16-Ampere-Anschlusspunkt, den Schalter und die Steckdosen verkabeln.

Im Gegensatz zu anderen zum Verkauf stehenden Geräten entspricht dieses Gerät der britischen Sicherheitsnorm BS 7671:2018. Dies liegt daran, dass die Steckdosen und Schalter zweipolig sind und die Verbrauchereinheit zweipolige RCDs und MCBs enthält.

Wenn Sie Ihr Wohnmobil in der EU nutzen, wird in der Regel ein System verwendet, bei dem die Erdung nicht erfolgt. Die Doppelpolausrüstung sorgt für ein höheres Maß an Sicherheit. Die Steckdosen sind gemäß den Vorschriften auch einzeln durch ihre eigenen MCBs geschützt.

TECHNISCHE DETAILS

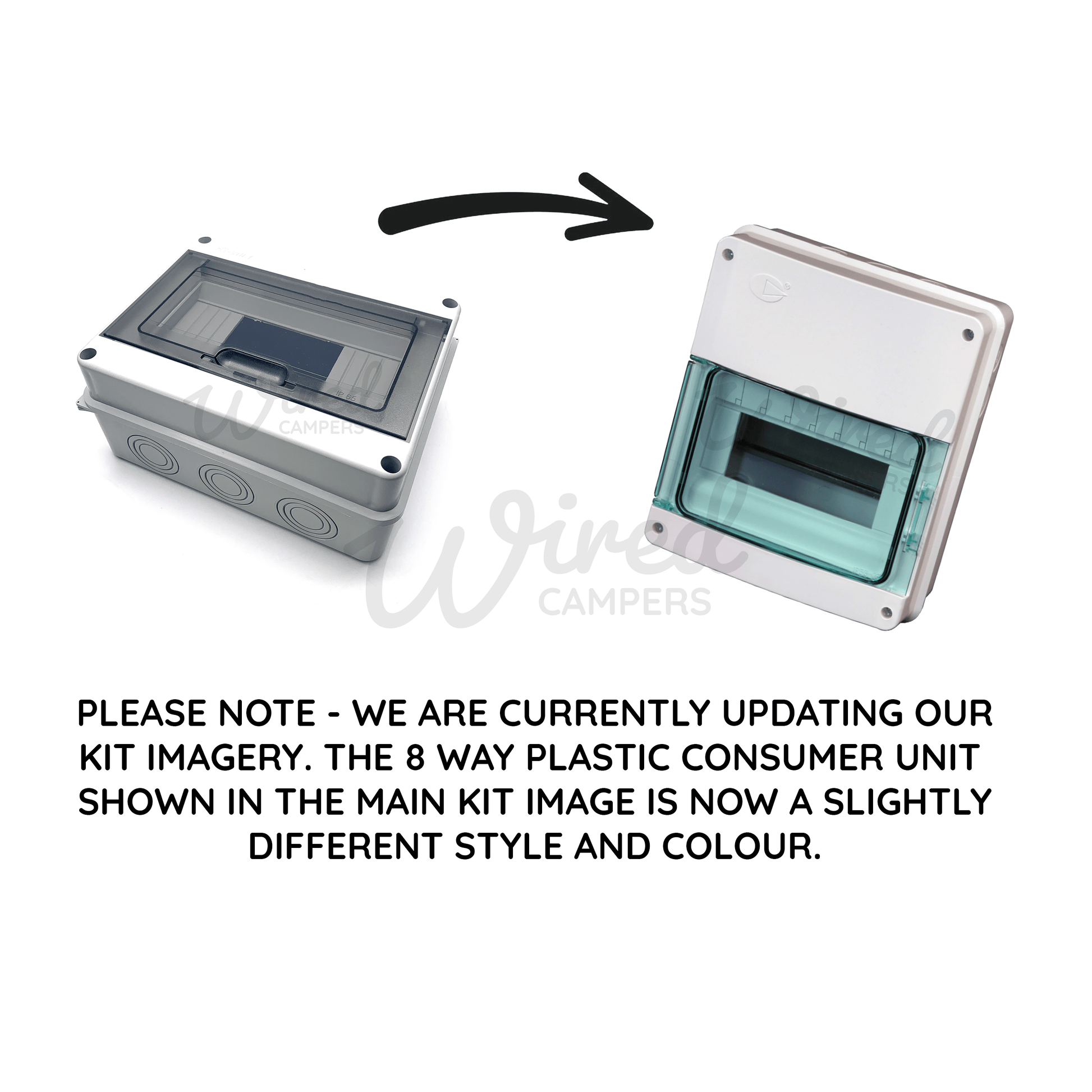

• 1 x IP65-zertifiziertes 8-Wege-Gehäuse mit Erdungsschiene
• 1 x 63 A 30 mA zweipoliger FI-Schutzschalter
• 1 x 10 A zweipoliger MCB für Doppelsteckdose
• 2 x 6 A doppelpoliger MCB für die Kühlschranksteckdose und Einzelsteckdose

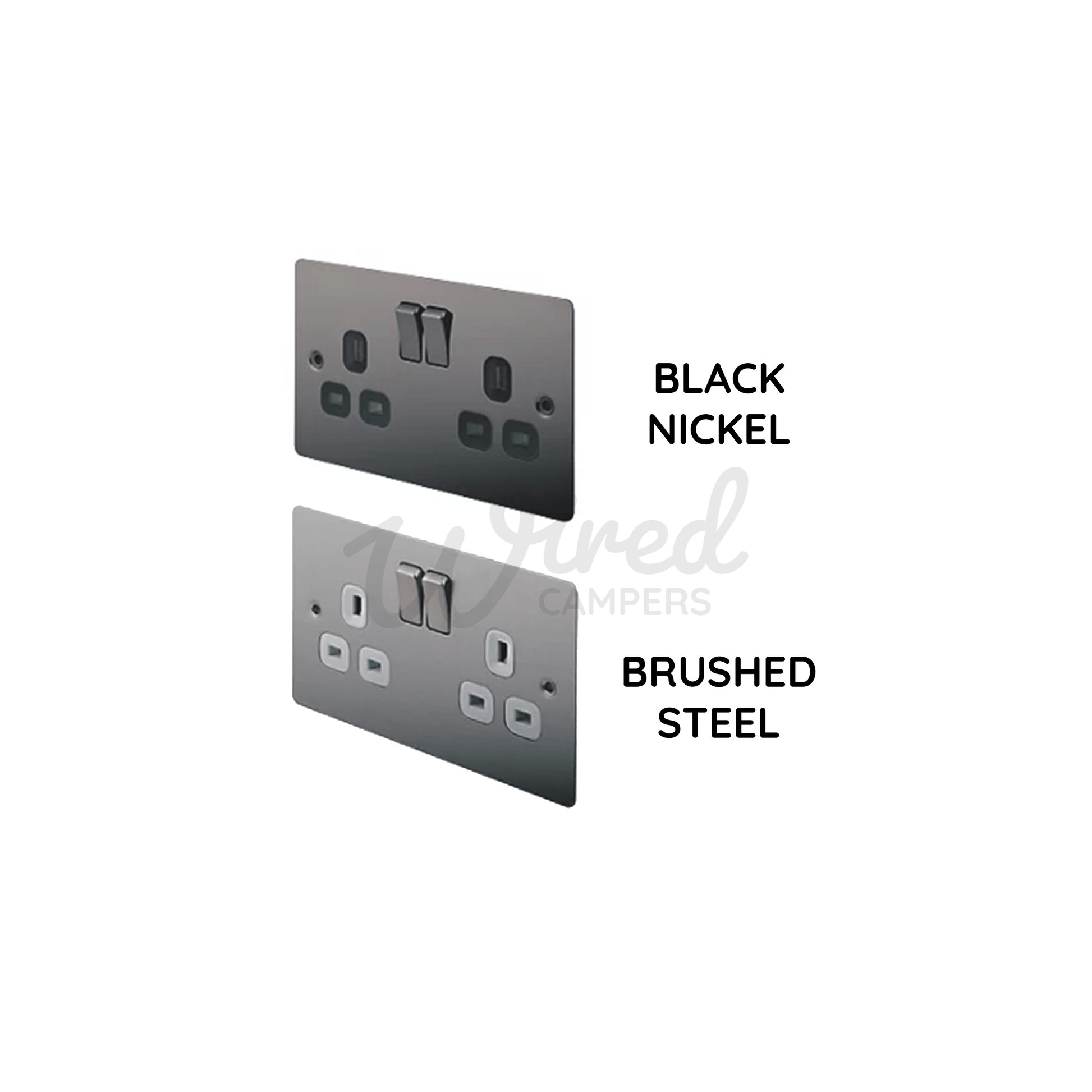

• 1 x 13 A Metall-Doppelsteckdose
• 1 x 13 A Kunststoff-Einzelsteckdose
• 1 x 20 A zweipoliger Metallschalter
• 1 x Doppelsteckdosen-Montagebox
• 2 x Einzelsteckdosen-Montagedosen (eine Unterputz- und eine Aufputzdose)
• 1 x 240 V IP44-zertifizierter Anschlusspunkt
• 5 m langes 2,5 mm flexibles Netzkabel zum Anschließen
• 3 x 3 m langes 1,5 mm flexibles Netzkabel für Steckdosen
• 2M Erdungskabel
• 4 x 20 mm Verschraubungen

ZUSÄTZLICHE ARTIKEL

Um die Installation zu erleichtern, liegen dem Kit außerdem 100 x Kabelbinder und 100 x Kabelbindersockel bei.

ZUSÄTZLICHE WICHTIGE INFORMATIONEN

Wie alle auf unserer Website bereitgestellten Bausätze und Layouts dienen auch diese nur als Richtlinie und wir empfehlen, dass die gesamte Verkabelung und Installation von einem qualifizierten Fachmann durchgeführt wird. Trennen Sie alle Wechsel- und Gleichstromquellen, um einen versehentlichen Stromschlag zu vermeiden. Es liegt in der Verantwortung des Installateurs, die Einhaltung aller geltenden Installationsvorschriften und Vorschriften sicherzustellen und sicherzustellen, dass das Gerät ordnungsgemäß installiert wird.
